1、低壓軟啟動柜電氣接線與元件排列

一般低壓軟啟動柜的電氣接線如圖2所示。柜內電氣元件按圖示順序排列，作到主接線簡短不交叉，便于銅排連接。軟啟動器安裝在接觸器的右側不受其他元件發熱的影響。軟啟動器與控制柜邊壁及其他元件間距要求≥100mm，方便軟啟動器散熱。

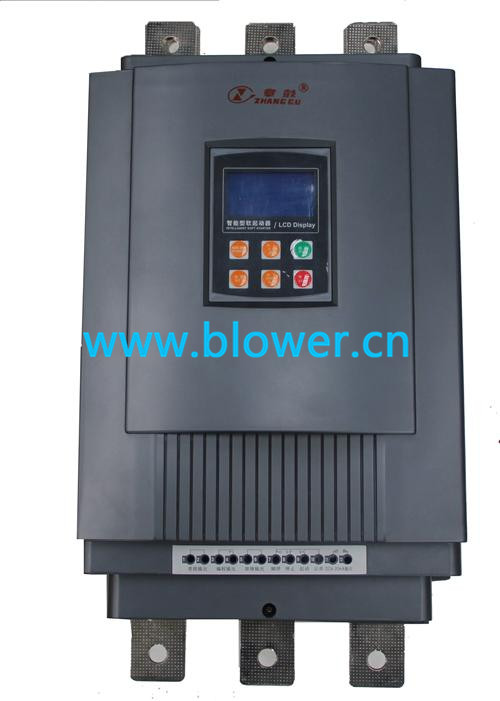

2、軟啟動器選型

除了技術、性能、價格比較外，還要考慮設備現場的電網容量、設備啟動負荷輕重、啟動頻繁程度等具體條件。

對于水泵類啟動負載較輕的設備，可選擇功能簡單、價格較低、操作方便的軟啟動器。這類設備根據電動機額定功率，選用樣本規定的相同容量的軟啟動器就能滿足需要。對于大型風機、破碎機等啟動負荷比較重的設備，應該選用啟動功能比較多、有限流啟動功能、自身保護比較齊全的軟啟動器。尤其功率比較大的設備（200KW以上），最好選用啟動功能比較全的高性能軟啟動器。

3、隔離器和熔斷器選擇

軟啟動柜中的隔離電器，可以選用隔離開關也可以選用具有隔離功能的塑殼斷路器。小功率軟啟動柜宜選用隔離開關熔斷器組合的刀熔開關。不但起到隔離保護作用，還可以降低工程造價。隔離開關的額定電流大于電動機額定電流就可以滿足運行要求。
